世界首家可室内，也可室外使用的VGA（640*480）精度的TOF相机。KN4型为室外用 NIR 型
－ 世界首家可室内，也可室外使用的VGA（640*480）精度的TOF相机
－ 一体化模块组，方便对TOF技术进行全面评估与应用
－ 世界级的研发团队，全面深入研发和提供TOF芯片解决方案
－ 领先的底层噪声解决方案
－ 世界首家采用CCD ToF Sensor
－ 整合了CCD ToF传感器以及VGA图像传感器，真实还图3D世界

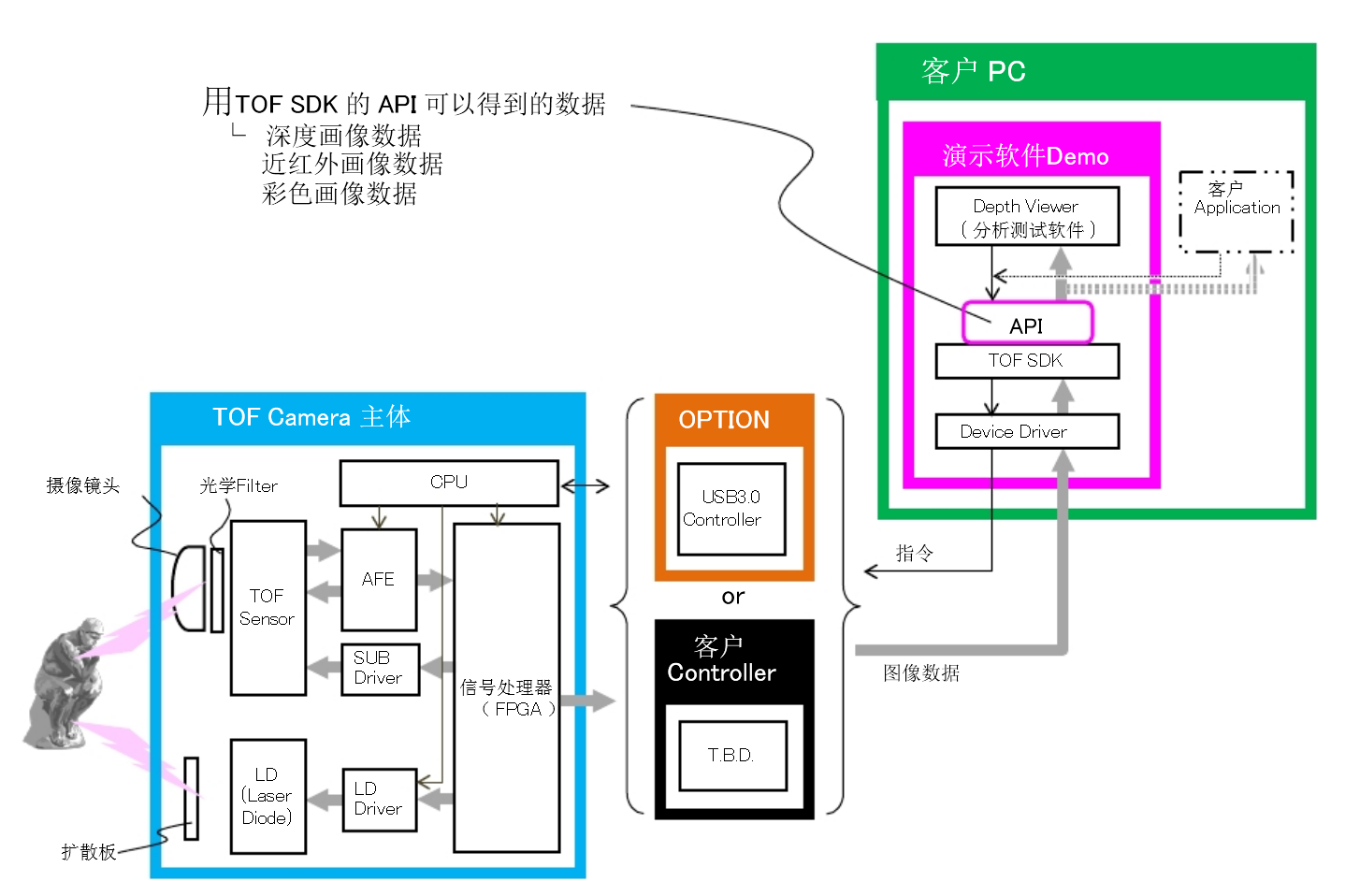

系统构成
TOF相机技术参数
|
|
KN1 ：室内用 RGB
|
KN2：室内用 NIR 型
|
KN3 ：室外用 RGB 型
|
KN4 ：室外用 NIR 型
|
|
成像传感器
|
CCD ToF Sensor， VGA Imaging Sensor， 总像素：约 30 万像素
|
|||
|
距离精度
|
320x240
（约7.7 万点）
|
640x480
（约30 万点）
|
320x240
（约 7.7 万点）
|
640x480
（约30 万点）
|
|
彩色（RGB）精度
|
640 x480
|
―
|
640x480
|
―
|
|
近红外（NIR）精度
|
320x240
|
640x480
|
320x240
|
640x480
|
|
相机速度
（Frame Rate）
|
24[fps]max
|
30[fps]max
|
30[fps]max
|
|
|
噪声消除功能
|
内置（可取消）
|
|||
|
距离测精度
最长测量距离
|
摄像距离最高可达12[m]
|
|||
|
工作环境温度
|
0 ～+40[℃
|
|||
|
光源
|
半导体laser（ Class1 ）、 855[nm
|
半导体laser（ Class1 ）、 940[nm
|
||
|
数据接口（ I/F)
|
平行接口
|
|||
|

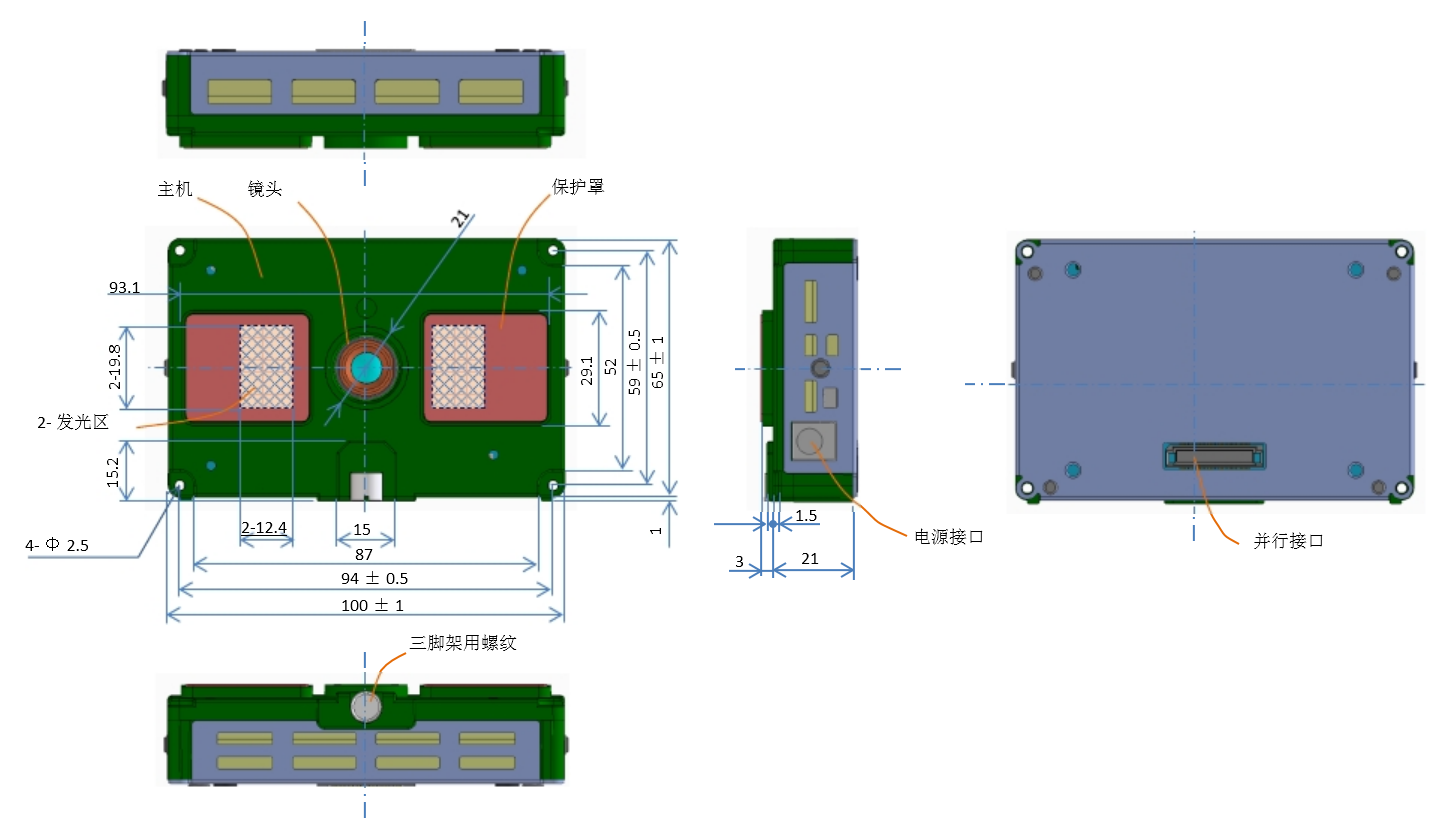

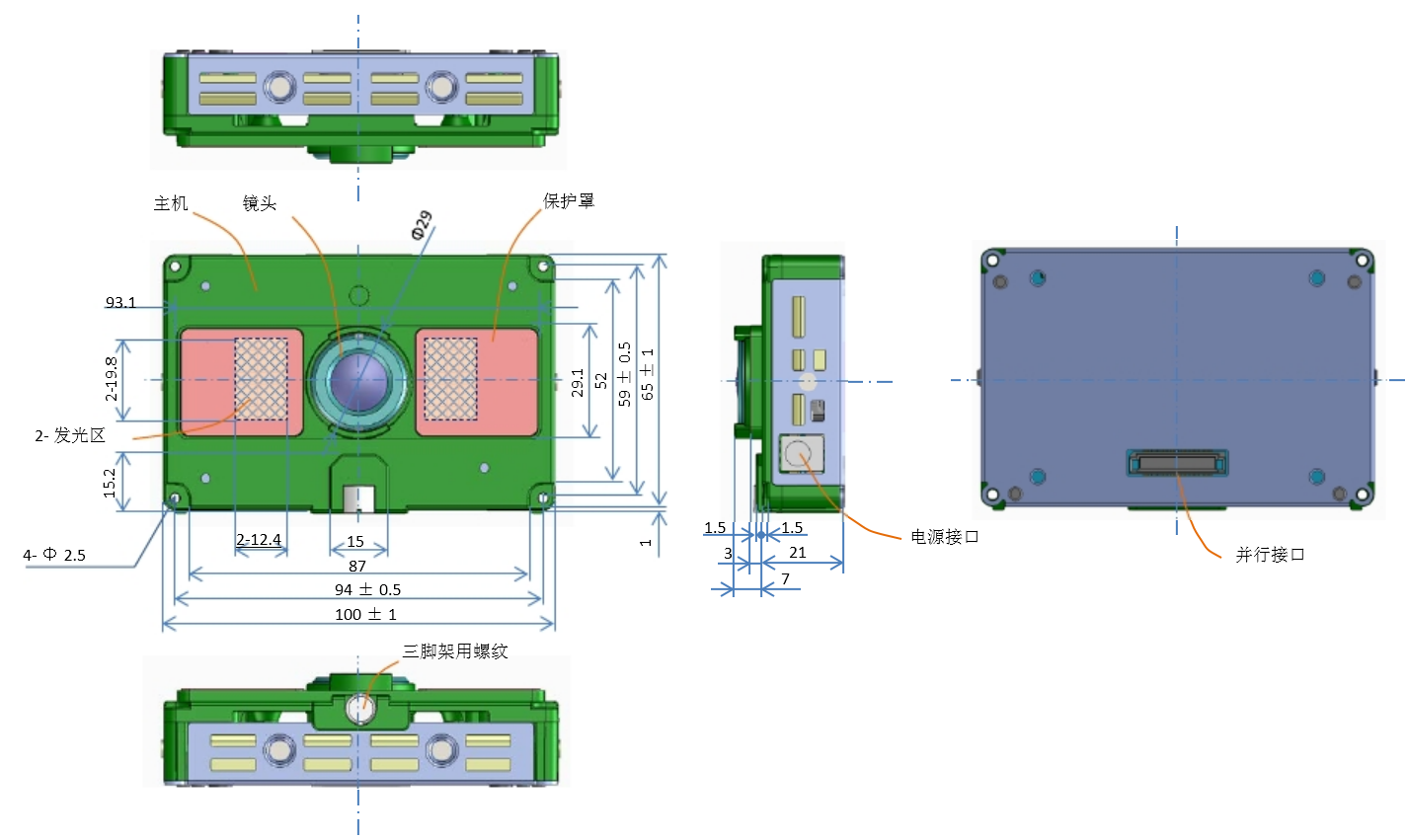

尺寸 [mm]
|
100× 65× 24
|
|||
|
重量
|
约150[g]
|
|||
|
电源
|
DC 5[V]×4[A]
|
|||
|
USB3.0接口板
|
|
|
电源适配器
|
5V/4A AC Adapter 100-240V 50/60Hz 0.3A
|
|
TOF_SDK
- 主要功能 -
・深度图像， RGB图像／ NIR 图像的获取
・各种Camera设定指令的发送等
|
|
|
评估分析软件
|
Depth Viewer
- 主要功能 -
・ RGB/ 距离 /NIR 各图像的实时显示
・ RGB/ 距离 /NIR 各图像数据的保存
（ 24bit/16bit/8bitPNG 形式）
・测试并显示距离值，区块内的距离值的平均值计算等
|
|
`
|
Windows7 Professional SP1(32bit
|
|
工作环境
|
32 bit (x86) processor
USB3.0 （contact B type）
CPU 2.60[GHz] 以上
Memory 4GB 以上
|
|
开发环境（分析测试用）
|
NetFramework4.0 以上
Cypress FX3 driver
（ USB3.0 interface board）
|
|
开发环境（应用开发用）
|
Visual C++ 2010 Express
OpenCV 2.4.5
Cypress FX3 Driver
|
