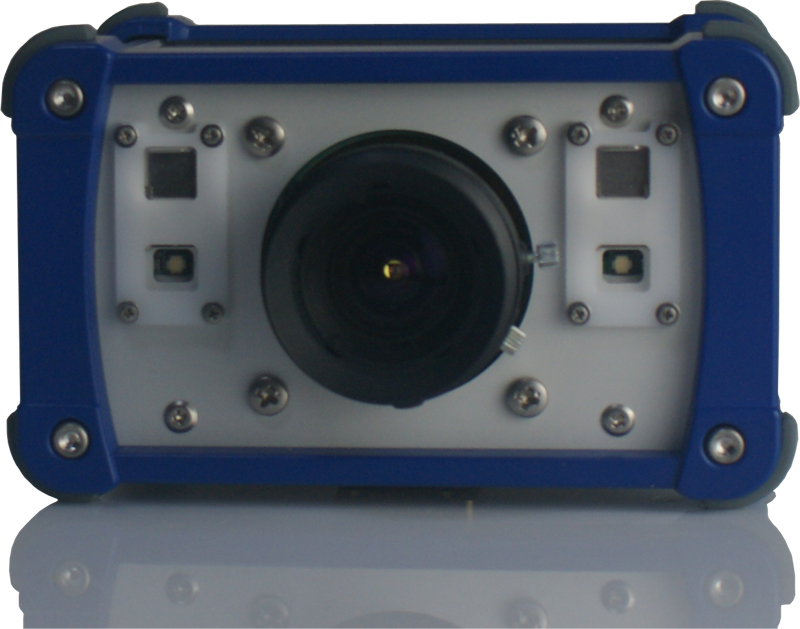

KN05室内用TOF相机 USB3.0

成像传感器

-  CCD ToF Sensor，总像素：320*240

距离传感器分辨率

320x240

（约7.7 万点）

近红外（NIR）分辨率

320x240

相机速度（Frame Rate）

24[fps]max

噪声消除功能

内置（可取消）

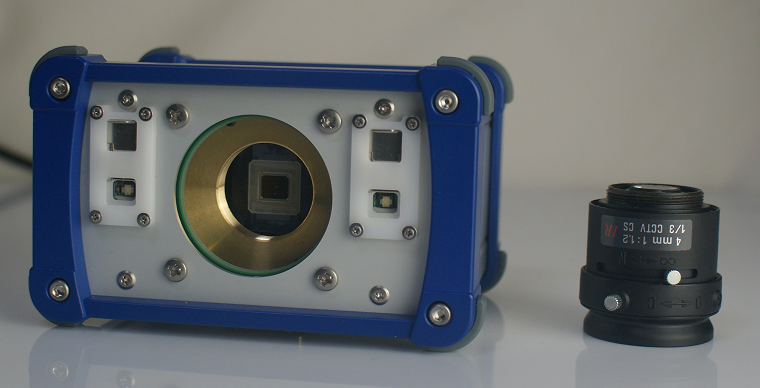

镜头设计值

- 焦距：4mm

- 光圈F：1.2

- 视角Painting angle: 对角Horn angle 78°

工作距离

Camera focus position

- 焦距调整距离Focus adjustment distance: approx. 800 mm (@ RGB)

- 建议拍摄范围Recommended RGB shooting range: Approx. 400 mm - 5000 mm

发光体参数

Light emitting part specification

半导体laser（ Class1 ）：波长Wavelength: 855 nm (typ)

- 光源Light source: 2个半导体红外光Semiconductor Laser 2 lights

- 安全等级Safety: Class 1 laser products (in compliance with IEC 60825-1, JIS C 6802)

- 光强度Light emission intensity: Rating 5600 (register setting value)

距离测精度

最长测量距离

- 距离测试范围Shooting distance range

· 距离测试能力Calculation capability limit: 100 mm to 13200 mm

* 这个仅为可以设置的距离值，并不保证一定能够成像It is within the range that can be set, it does not guarantee the performance

· 建议测量范围Recommended practical range: 100 mm to about 6000 mm

※ 根据环境以及反射情况而定Depends on various conditions such as reflectance and required accuracy

- 距离精度Distance accuracy: With shooting distance 1000 mm, ± 50 mm

- 距离分辨率Distance resolution: 1 mm (up to distance range 2500 mm) to 2 mm (distance range up to 13200 mm)

- 扩散板分辨率In-plane decomposition can: 60TV above

工作环境温度

0 ～+40[℃

数据接口（ I/F)

USB3.0

尺寸 [mm]

110× 90× 70mm

重量

约250[g]

电源

DC 5[V]×4[A]

SDK

TOF_SDK

- 主要功能 -

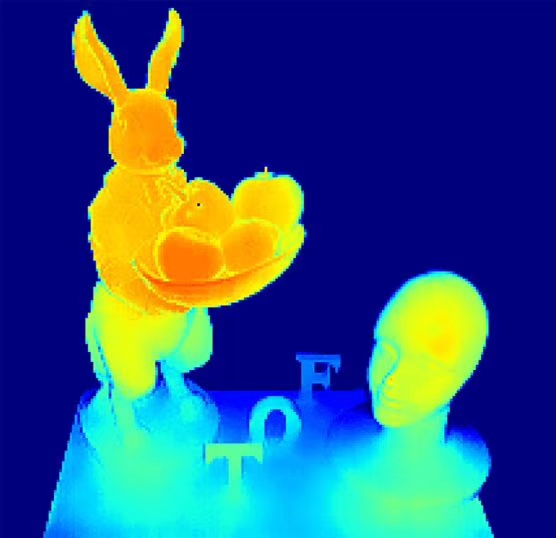

・深度图像， RGB图像／ NIR 图像的获取

・各种Camera设定指令的发送等

评估分析软件

Depth Viewer

- 主要功能 -

・ 距离 /NIR   各图像的实时显示

・距离 /NIR   各图像数据的保存

                     （ 24bit/16bit/8bitPNG 形式）

・测试并显示距离值，区块内的距离值的平均值计算等

`

Windows7 Professional SP1(32bit

工作环境

32 bit (x86)  processor

USB3.0 （contact B type）

CPU 2.60[GHz] 以上

Memory 4GB 以上

开发环境（分析测试用）

NetFramework4.0 以上

Cypress FX3 driver

（ USB3.0 interface board）

开发环境（应用开发用）

Visual C++ 2010 Express

OpenCV 2.4.5

Cypress FX3 Driver

KN05室内用TOF相机 USB3.0

成像传感器

-  CCD ToF Sensor，总像素：320*240

距离传感器分辨率

320x240

（约7.7 万点）

近红外（NIR）分辨率

320x240

相机速度（Frame Rate）

24[fps]max

噪声消除功能

内置（可取消）

镜头设计值

- 焦距：4mm

- 光圈F：1.2

- 视角Painting angle: 对角Horn angle 78°

工作距离

Camera focus position

- 焦距调整距离Focus adjustment distance: approx. 800 mm (@ RGB)

- 建议拍摄范围Recommended RGB shooting range: Approx. 400 mm - 5000 mm

发光体参数

Light emitting part specification

半导体laser（ Class1 ）：波长Wavelength: 855 nm (typ)

- 光源Light source: 2个半导体红外光Semiconductor Laser 2 lights

- 安全等级Safety: Class 1 laser products (in compliance with IEC 60825-1, JIS C 6802)

- 光强度Light emission intensity: Rating 5600 (register setting value)

距离测精度

最长测量距离

- 距离测试范围Shooting distance range

· 距离测试能力Calculation capability limit: 100 mm to 13200 mm

* 这个仅为可以设置的距离值，并不保证一定能够成像It is within the range that can be set, it does not guarantee the performance

· 建议测量范围Recommended practical range: 100 mm to about 6000 mm

※ 根据环境以及反射情况而定Depends on various conditions such as reflectance and required accuracy

- 距离精度Distance accuracy: With shooting distance 1000 mm, ± 50 mm

- 距离分辨率Distance resolution: 1 mm (up to distance range 2500 mm) to 2 mm (distance range up to 13200 mm)

- 扩散板分辨率In-plane decomposition can: 60TV above

工作环境温度

0 ～+40[℃

数据接口（ I/F)

USB3.0

尺寸 [mm]

120× 120× 80

重量

约250[g]

电源

DC 5[V]×4[A]

SDK

TOF_SDK

- 主要功能 -

・深度图像， NIR 图像的获取

・各种Camera设定指令的发送等

评估分析软件

Depth Viewer

- 主要功能 -

・ 距离 /NIR   各图像的实时显示

・距离 /NIR   各图像数据的保存

                     （ 24bit/16bit/8bitPNG 形式）

・测试并显示距离值，区块内的距离值的平均值计算等

`

Windows7 Professional SP1(32bit

工作环境

32 bit (x86)  processor

USB3.0 （contact B type）

CPU 2.60[GHz] 以上

Memory 4GB 以上

开发环境（分析测试用）

NetFramework4.0 以上

Cypress FX3 driver

（ USB3.0 interface board）

开发环境（应用开发用）

Visual C++ 2010 Express

OpenCV 2.4.5

Cypress FX3 Driver
