SL200C1

SL200C2

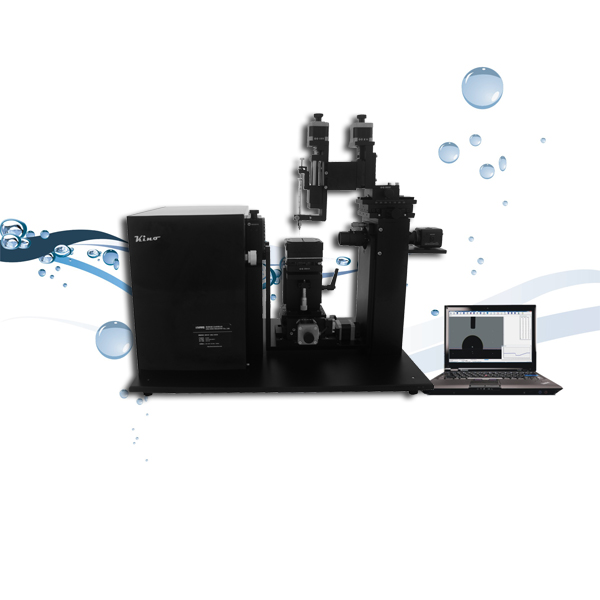

仪器外观图

相关型号主题词

标准型全自动动、静态接触角测定仪/界面张力仪

专业型全自动动、静态接触角测定仪

/界面张力仪

硬件配置及指标

样品台控制

水平X移动

自动 行程：50mm 精度：0.1mm

可升级至最大300mm行程

自动 行程：50mm 精度：0.01mm

可升级为最大300mm行程

水平Y移动

上下Z移动

手动 40mm 精度：0.01mm

rt动 25mm 精度：0.01mm

样品台旋转

* 镜头与样品台同时旋转 手动

用于测试前进/后退角/滚动角

* 镜头与样品台同时旋转 自动

用于测试前进/后退角/滚动角

水平调整

手动微调钮控制样品台水平、整机水平调整、镜头水平调整

样品台

50*50mm

50*50mm

可放置最大样品

250(W)*∞(L)*50(H)mm

250(W)*∞(L)*50(H)mm

其他控制

针管XY移动

行程：12.5mm 精度：0.01mm

进液控制Z：移液

手动 行程：12.5mm 精度：0.01mm

手动 行程：12.5 精度：0.01mm

镜头水平控制

一维俯仰调整 带锁死功能

遮光片技术

* 有 需另选购

* 有 需另选购

配件

可选购：

专业纤维夹具、专业薄膜、植物叶片夹具，可用于分析纤维或表面不平整样品的接触角值。

进样器

型号

自动注射泵

自动注射泵

标配精度

0.01mm 0.02uL

0.02uL注射泵

移液方式

自动控制移液操作

自动控制移液操作

针头

专业可替换针头进样针管，包括0.5mm标准针头、0.9mm粗针头以及用以测试超疏水材料或胶水对固体材料的接触角值的0.3mm不锈钢细针头、聚四氟乙烯针头等

成像系统

镜头

工业连续放大镜头 0.35-4.5X 有效像素：35 -450 pixel/mm

相机

1、工业级黑白USB2.0摄像机；

2、分辨率：752*480（标准视频WVGA格式）；（可选130万像素、300万像素、500万像素或更高清的摄像机）

3、图像速度：87-340帧/秒；（可选100帧/秒、300帧/秒、1000帧/秒或更高）

4、标准制式图片格式转换，无图像变形；

5、通讯接口：USB2.0 无兼容性问题/可选1394接口相机

光源系统

可调亮度单色冷光LED光源，接触角图像边缘更清晰

软件系统

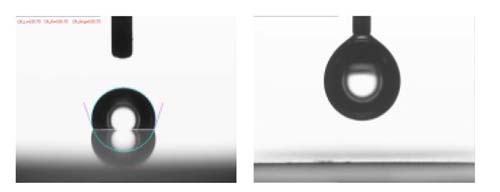

测试液滴状态，共5种：悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、气泡虏获法（Captive Drop）、插板法、振荡滴法(oscillating drop)等。

接触角计算方法，共两类7种以上：
（1）基于真实液滴®（TrueDrop®）技术的几何模型量角器法、基于阿莎®（ADSA®-RealDrop®）技术的Young-Laplace方程拟合法。
（2）θ/2 法、圆拟合法、椭圆拟合法、曲线尺法（切线法）、Spline插值曲线拟合法、Young-Laplace方程拟合法等。

接触角数据取得方式：全自动测值和人工修改相结合。按“测试”，软件自动完成拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响。

接触角量测技术：数学模型拟合与真实液滴外廓实际量测相结合，解决非对称图像测值问题

自动曲面修正：上凸曲面、下凹曲面、表面粗糙度修正；

动/静态接触角测试，可测试前进/后退角/倾斜角和滚动角值

拍摄图像方法：单张或25帧/秒连续拍摄 更高速度需选购相应速度相机如60帧、100帧、1000帧速度的相机。

双软件触发技术，可用于测试粉体、纸张以及其他吸水性材料分析时的第一时间点接触角取得，也可用于小接触角测值全过程拍摄。

左右接触角值分别计算与比较功能，软件自动求取平均接触角

自动生成曲线图，可实时观测接触角的变化情况

数据库管理功能：数据与图像一一对应，备份、压缩、导出EXCEL表格，测值以及曲线拟合结果均可保存到导出的图片上，直观明了。

视频录相功能：录制AVI格式影视图像，可用于PPT文件制作。

12种表面自由能估算模型，包括：

Equation of State ( Neumann et al. )、Good-Girifalco、Owen-Wendt-Rabel、Simple Fowkes、Extended Fowkes、WU法1-2、Schultz法1-2、Acid-base(Van OSS & Good)、Jhu、Zizman临界表面张力法等共12种表面自由能估算方法，不但能分析低能固体表面，也能分析高能固体表面，以及他们的分布（色散力、极性力、氢键值、路易斯酸碱等）

强大的可润湿性分析功能（Wetting Behavior Analysis WBA®分析）

自动液滴量、粘附功、一液法表面自由能分析功能，可用于测试薄膜表面张力值，可替代达因笔的测试功能

通用性指标

接触角测试范围

0°＜θ＜180°

读值分辨率

0.01°

测试精度

±1° (θ/2 法) ±0.1°圆拟合法

界面张力测试范围

0.001-2000mN/m

界面张力测试分辨率

0.001mN/m

界面张力测试方法

BA表（select plane）、Young-Laplace拟合技术（第四代）

主机尺寸及重量

300Wx650Lx600Hmm 23-30kg

电源

AC100~240V 50/60HZ
