产品名称：
TrueDrop®接触角测量仪SL200L
产品型号：
SL200L
产品概述：
SL200L+型接触角测定仪为大样品台型接触角测量仪器,基于大移动平台设计，可用于分析PCB板、IPAD显示屏、触摸屏等表面清洁度及接触角值，配置标准为自动型进液系统、工业级轮廓镜头、优化的石英玻璃柔光背景光源以及专业级的CAST®3.0界面化学分析系统，可以用于分析接触角、前进后退角值以及液－液界面张力值。

产品定位
SL200L+型接触角测定仪是一款专为液晶、晶圆、半导体、硅片及光刻胶等精密材料表面清洁度与润湿性分析设计的高端设备。基于大移动平台与模块化设计理念，该设备支持自动进液、动态接触角及界面张力测试，为工业质检与研发提供精准数据支持。

核心技术优势

  1. 大移动平台设计：

    • 适配大尺寸样品（如PCB板、IPAD显示屏、触摸屏）的清洁度与接触角测量。
    • 支持液晶、晶圆、半导体等精密材料的表面润湿性评估。

  2. 高精度光学系统：

    • 工业级轮廓镜头：成像清晰，确保液滴轮廓精准识别。
    • 石英玻璃柔光光源：均匀背景照明，提升图像对比度。

  3. 智能化软件系统（CAST™3.0）：

    • 动态接触角分析：支持前进/后退角、滚动角及时间依赖性接触角测量。
    • 表面自由能计算：分析色散力、极性力、氢键力等分量，评估材料表面特性。
    • 液-气/液-液界面张力测试：基于悬滴法（Pendant Drop）实现精准测量。

  4. 自动进液系统：

    • 高精度液滴控制，适配微量样品测试，减少试剂消耗。

行业痛点解决方案

  • 表面清洁度检测：通过接触角与界面张力测试，快速评估液晶、晶圆、半导体等材料的表面污染物残留。
  • 光刻胶润湿性分析：优化光刻工艺中的涂布均匀性与附着力，提升制造良率。

应用领域

  • 液晶显示：评估屏幕表面清洁度与涂层润湿性。
  • 半导体制造：晶圆、硅片表面污染物检测与润湿性分析。
  • 光刻胶研发：优化光刻胶涂布性能，提升工艺稳定性。
  • 触摸屏质检：表面清洁度与涂层附着力评估。

技术优势

  • 高精度控制：微米级定位精度，减少机械振动干扰。
  • 模块化设计：支持功能扩展，适配多样化测试需求。
  • 操作友好性：向导式软件界面结合一键操作功能，降低使用门槛。

服务支持
提供专业的技术服务与定制化方案，确保设备在研发及品质控制中的高效应用。

接触角定义

在固体水平平面上滴上一滴小液滴，在固体表面的固-液-气三相交界点处，由气-液界面和固-液界面两切线将液相夹在其中时所形成的角度，称为接触角。

应用范围表

应用领域 具体应用场景
表面活性剂、肥皂和洗涤剂 分析产品清洁性能和界面活性
乳液与聚合物 评估乳液稳定性及聚合物表面改性效果
医药材料 人造骨等生物材料的润湿性分析
喷雾、油漆和涂料 优化喷涂均匀性和涂层附着力
纸张、薄膜和油墨 测试印刷适性及表面润湿特性
化妆品 评估乳霜、精华液等产品的铺展性
铝箔亲水角测试 空调铝箔等材料的亲水性分析
岩芯、煤矿、绝缘子 润湿性分析以优化能源开采与绝缘材料性能
偏光片、胶片表面 表面润湿性检测以提升光学性能
紫外光照与液滴移动 研究光响应材料的动态润湿行为
织物表面 亲水/疏水性分析以改进纺织品功能
食品工业 分析食品包装材料的防潮、防油性能
表面处理与清洗效果 评估材料改性或清洁后的表面状态
乳液和泡沫稳定性 界面张力与粘弹性测试
界面吸附与竞争 研究表面活性剂、蛋白质或聚合物的吸附行为
界面流变性能 表征动态条件下的界面粘弹性
高精密部件（PCB、芯片、LCD/LED） 表面清洁度检测以确保制造质量
纤维与树脂润湿性 碳纤维、玻璃纤维与树脂的界面相容性分析
电润湿转化 电场条件下接触角变化的动态研究

符合标准表

标准编号 标准名称
ASTM D 724 纸张表面润湿性测试方法（接触角法）
ASTM D 5946-2004 电晕处理聚合物薄膜的水接触角测量方法
ISO 15989 塑料薄膜与水接触角的测量方法（电晕处理薄膜）


SL200L系列接触角测定仪产品特点与优势

行业痛点解决方案

  1. 顶视3D接触角功能：
    • 用于评估液晶、晶圆、半导体等高精密材料表面结构与化学多样性对润湿性的影响，解决传统方法无法精准分析微观粗糙表面及复杂化学组成的难题。
  2. 力学铂金板表面张力测试：
    • 通过高精度力学铂金板法检测硅片、光刻胶表面的有机污染物残留，解决制造过程中污染物快速筛查的行业痛点。

核心技术与配置

1. 高精度控制系统
  • 交叉线性导轨技术：
    • 手动控制精度0.01mm，软件控制精度0.5μm，确保晶圆、半导体等精密样品的稳定测量。
  • 9维机械结构设计：
    • 2XYZ+3水平调整系统，协调样品台、相机、进样系统运作，适配大尺寸显示屏（如IPAD、触摸屏）测试。
  • 纳升级注射泵系统：
    • 液滴控制精度达0.02μL（可扩展至nL级），满足光刻胶微量涂布测试需求。
2. 专业化光学成像系统
  • 高景深工业镜头（0.35-4.5X放大倍率）：
    • 清晰捕捉液晶、硅片表面的微观液滴形态，支持曲面校正技术分析凹凸面接触角。
  • 高速摄像系统：
    • 德国原装87帧/秒相机（可升级至1000帧/秒），动态记录光刻胶润湿过程。
  • 可调LED冷光源：
    • 避免液滴挥发干扰，确保光敏材料（如光刻胶）测试稳定性。
3. 智能化分析软件（CAST™2.0）
  • 动态接触角分析：
    • 支持前进/后退角、滚动角及时间依赖性接触角测量，适配半导体表面污染物动态吸附研究。
  • 表面自由能模型：
    • 12种算法（如Acid-base法）分析色散力、极性力，评估材料表面清洁度与涂层兼容性。
  • 液-液界面张力测试：
    • 基于Young-Laplace方程拟合，支持光刻胶与显影液的界面行为分析。
4. 扩展功能与兼容性
  • 模块化进样系统：
    • 兼容PTFE针管、细针管，适配高粘度光刻胶及疏水材料测试。
  • 标准化视频模式：
    • 支持多品牌主机升级，数据可导出为Excel/BMP格式，满足科研论文与工业报告需求。
  • 抗静电设计：
    • 离子风技术消除晶圆、半导体测试中的静电干扰，提升测值准确性。

应用场景

  • 液晶显示行业：屏幕表面清洁度与涂层润湿性检测。
  • 半导体制造：晶圆/硅片污染物筛查、光刻胶涂布均匀性评估。
  • 触摸屏质检：表面附着力与清洁度分析。
  • 光刻胶研发：优化配方润湿性能，提升工艺良率。

技术优势

  • 精准适配高精密材料：专为微电子行业设计，解决表面结构复杂、污染物难检测的痛点。
  • 全流程自动化：一键完成图像捕获、计算与数据保存，减少人为误差。
  • 抗干扰设计：多层水平调整系统结合防静电技术，确保极端环境下的测试稳定性。


技术参数

以下标注“*”的为各型号主要区别之处。

SL200L

SL200L+

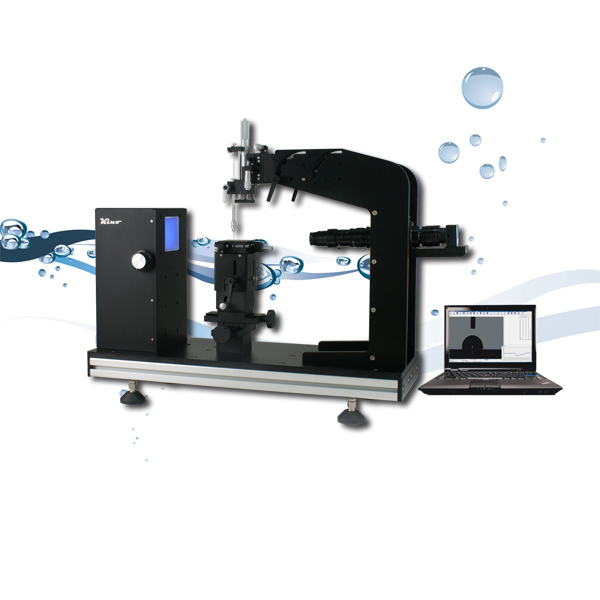

仪器外观图








相关型号主题词

标准型接触角测定仪

/界面张力仪

大行程型接触角测定仪

/界面张力仪

硬件配置及指标

样品台控制

水平X移动

手动 行程：50mm 精度：0.1mm

可升级至最大300mm行程

自动 行程：100mm*200mm 精度：0.01mm

可升级为最大300mm行程

水平Y移动

上下Z移动

手动 40mm 精度：0.01mm

手动 25mm 精度：0.01mm

样品台旋转

无，需选购SL200K系列



水平调整

手动微调钮控制样品台水平、整机水平调整、镜头水平调整

样品台

50*50mm

50*50mm

可放置最大样品

250(W)*∞(L)*50(H)mm

250(W)*∞(L)*50(H)mm

其他控制

针管XY移动

行程：12.5mm 精度：0.01mm

进液控制Z：移液

手动 行程：12.5mm 精度：0.01mm

手动 行程：12.5 精度：0.01mm

镜头水平控制

一维俯仰调整 带锁死功能

遮光片技术

* 有 需另选购

* 有 需另选购

配件

可选购：

专业纤维夹具、专业薄膜、植物叶片夹具，可用于分析纤维或表面不平整样品的接触角值。

进样器

型号

* 手动注射泵

* 自动注射泵

标配精度

0.01mm 0.02uL

0.02uL注射泵

移液方式

* 手动控制移液操作

* 自动控制移液操作

针头

专业可替换针头进样针管，包括0.5mm标准针头、0.9mm粗针头以及用以测试超疏水材料或胶水对固体材料的接触角值的0.3mm不锈钢细针头、聚四氟乙烯针头等

成像系统

镜头

工业连续放大镜头 0.35-4.5X 有效像素：35 -450 pixel/mm

相机

1、工业级黑白USB2.0摄像机；

2、分辨率：752*480（标准视频WVGA格式）；（可选130万像素、300万像素、500万像素或更高清的摄像机）

3、图像速度：87-340帧/秒；（可选100帧/秒、300帧/秒、1000帧/秒或更高）

4、标准制式图片格式转换，无图像变形；

5、通讯接口：USB2.0 无兼容性问题/可选1394接口相机

光源系统

可调亮度单色冷光LED光源，接触角图像边缘更清晰

软件系统

测试液滴状态，共5种：悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、气泡虏获法（Captive Drop）、插板法、振荡滴法(oscillating drop)等。

接触角计算方法，共两类7种以上：
（1）基于真实液滴®（TrueDrop®）技术的几何模型量角器法、基于阿莎®（ADSA®-RealDrop®）技术的Young-Laplace方程拟合法。
（2）θ/2 法、圆拟合法、椭圆拟合法、曲线尺法（切线法）、Spline插值曲线拟合法、Young-Laplace方程拟合法等。

接触角数据取得方式：全自动测值和人工修改相结合。按“测试”，软件自动完成拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响。

接触角量测技术：数学模型拟合与真实液滴外廓实际量测相结合，解决非对称图像测值问题

自动曲面修正：上凸曲面、下凹曲面、表面粗糙度修正；

动/静态接触角测试，可测试前进/后退角/倾斜角和滚动角值

拍摄图像方法：单张或25帧/秒连续拍摄 更高速度需选购相应速度相机如60帧、100帧、1000帧速度的相机。

双软件触发技术，可用于测试粉体、纸张以及其他吸水性材料分析时的第一时间点接触角取得，也可用于小接触角测值全过程拍摄。

左右接触角值分别计算与比较功能，软件自动求取平均接触角

自动生成曲线图，可实时观测接触角的变化情况

数据库管理功能：数据与图像一一对应，备份、压缩、导出EXCEL表格，测值以及曲线拟合结果均可保存到导出的图片上，直观明了。

视频录相功能：录制AVI格式影视图像，可用于PPT文件制作。

多达12种表面自由能估算模型，包括：

Equation of State ( Neumann et al. )、Good-Girifalco、Owen-Wendt-Rabel、Simple Fowkes、Extended Fowkes、WU法1-2、Schultz法1-2、Acid-base(Van OSS & Good)、Jhu、Zizman临界表面张力法等共12种表面自由能估算方法，不但能分析低能固体表面，也能分析高能固体表面，以及他们的分布（色散力、极性力、氢键值、路易斯酸碱等）

强大的可润湿性分析功能（Wetting Behavior Analysis WBA®分析）

自动液滴量、粘附功、一液法表面自由能分析功能，可用于测试薄膜表面张力值，可替代达因笔的测试功能

通用性指标

接触角测试范围

0°＜θ＜180°

读值分辨率

0.01°

测试精度

±1° (θ/2 法) ±0.1°圆拟合法

界面张力测试范围

0.001-2000mN/m

界面张力测试分辨率

0.001mN/m

界面张力测试方法

BA表（select plane）、Young-Laplace拟合技术（第四代）

主机尺寸及重量

300Wx650Lx600Hmm 23-30kg

电源

AC100~240V 50/60HZ





附件:

1、温度控制装置：

包括（1）样品温度控制（2）测试液体温度控制；

这是两个温度控制系统，分别控制液体以及固体样品的温度。可单独采购，也可以同时采购。

→固体样品温度控制方式可选以下两种温度控制方式之一：

（1）恒温水槽控制：0-95℃，温度误差0.1℃；

（2）半导体加热制冷：5-85℃,温度误差0.5℃；

（3）特殊温度加热系统：如200℃、400℃温度控制要求可与我们确认。

→液体温度控制方式建议采用恒温水槽的方式。

2、高温接触角测试：最高实现1400、1700、1800、2000度接触角测试；定制产品，需支付定金。

3、真空环境装置：实现真空或不同气体环境下接触角测试；定制产品，需支付定金。

4、样品槽：有效控制样品的晃动以及温度、光线等影响；定制产品，需支付定金。

5、高温界面张力测试：熔化的固体材料与空气的界面张力测试，采用悬滴法或停滴法界面张力分析技术。定制产品，需支付定金。

6、全系列针管与针头

包括： 25uL、100uL、500uL、1000uL高精度微量进样器、以及聚四氟乙烯针头、不锈钢针头（各种直径）、塑料针头、弯曲针头等

7、高精度双通道软件控制自动注射泵

8、专用夹具：用于夹持纤维、薄膜、纸张等

9、气泡捕获法用石英玻璃样品槽

10、振荡滴(oscillating drop)测试模块

（1）采用世界领先技术的高频振荡器以及美国科诺独家设计的闭环式振荡控制系统，控制精度更高、控制方式更为灵活，可根据客户需求选购不同振荡频率和振荡幅度的振荡器。

序号

振荡幅度

振荡最高频率

1

2uL

100z

2

10uL

100Hz

3

10uL

60Hz

4

20uL

60Hz

（2）进样针管可选：0.5uL、1uL、5uL、15uL、100uL、500uL、1000uL等。

（3）振荡波形包括：正弧波、余弧波、三角波、线性波、锯齿波等，频率在2KHz以内不衰减、不失真。

CAST2.0影像分析系统测试实图示例



1、前进后退角分析实图：



图1 分析方法：曲线尺拟合法（圆拟合、spline拟合、广义二次曲线拟合等）。

前进角/后退角测试建议采购注射泵或蠕动泵。前进角/后退角形成的技术有两种方式：（1）增加/减少液滴量，形成前进/后退角；（2）样品台倾斜，形成前进后退角。如上图所示

2 、非规则接触角分析实图：



图中拍摄的是硅胶的实际效果图，采用曲线尺拟合技术计算接触角值。拟合因子90%以上。

图2 分析方法：Spline曲线拟合法或Young-Laplace方程拟合法



特别声明：

1、以上图片资料以及技术参数因设计而进行的更改，不再另行通知，以最新确认的产品资料为准。

2、本公司保留一切权利。

3、阿莎®、RealDrop®、TrueDrop®、MicroDrop®、WBA®、ADSA®是上海梭伦的注册商标。
