【接触角测量仪】光学接触角仪测量方法

2018-9-15 14:04:54
接触角测量仪是用于测试分析并表征固体材料表面的物理化学性质的基础仪器,水滴角测量仪是指应用蒸馏水作为探针液体测试固体材料物理化学性质的一种测试接触角的仪器,因而,也可称为水接触角值。

接触角测量仪自1946年Zisman发明了contact angle goniometer以来一直到1983年,接触角测量仪均停留在数码量角器阶段。这个阶段的特征为测试算法为WH法(θ/2法)、圆拟合法、椭圆拟合法和切线法的阶段。虽然由于电脑的出现,实现了将图片捕捉到计算后,要用图像测量软件并用圆拟合或椭圆拟合、切线等测量角度。这没有改变其量角器的本质。而Zisman教授的goniometer就最好的解释了量角器是接触角测量的最简单的工具。

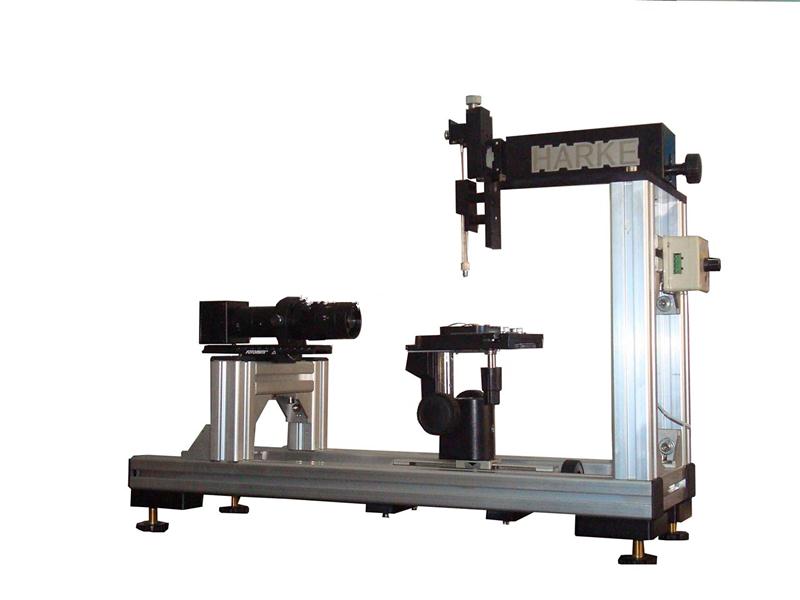

【接触角测量仪】光学接触角仪测量方法

现代真正意义上的接触角测量仪是基于A.W.Neumann教授的ADSA-P算法的提出。该算法为界面化学分析测量接触角、表面张力和界面张力的最基本方法。而如Spinger、Hansen教授等团队的的算法基于Select Plane算法的Young-Laplace方程是最简单的ADSA-P算法的变体,提出时间均晚于A.W.Neumann教授。Young-Laplace方程算法的缺陷在于只能计算分析轴对称的液滴的接触角值或表面张力值,对于非轴对称(左、右不对称)的接触角值测量会失去其最基本的精度。因而,长期以来,商业化的接触角测量仪或水滴角测量仪厂家均推荐采用圆或椭圆法作为主要测试接触角的方法。但他们同样忽略了这两个算法同样有轴对称的要求。因而,在没有非轴对称液滴轮廓分析的接触角测量算法提出之前,接触角测量仪或水滴角测量仪本身的发展是有缺陷的。目前国外的接触角测量仪厂家同样处于数码量角器向接触角测量仪的过渡发展期。

【接触角测量仪】光学接触角仪测量方法

光学接触角仪测量方法及配件选择
停滴法、悬滴法以及滚动滴、扩张/收缩法等等光学接触角测定方法。
光学接触角仪选件:
1.选配手动注射泵系统,控制精度更高、操作更为方便;
2.高温滴定控制模块,用于滴定测量熔融高聚物和焊锡等材料的接触角和表面张力,温度范围高达400℃;
3.单纤维滴定控制模块,可以实现在几个微米直径纤维接触角的测量;
4.独有的湿度控制腔体,可以实现恒湿控制,湿度范围5-95%;

5.PC软件控制的多滴定系统,最多可达8个自动进样系统;

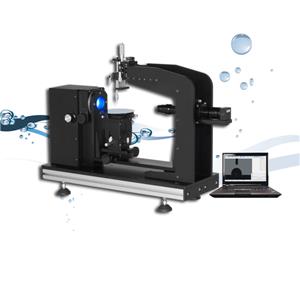

【接触角测量仪】光学接触角仪测量方法

6.帕尔贴电动控制升降温模块,控温范围-30-160℃,升降温速度超快;
7.电动硅片样品控制台,可以自动选择测量8寸、12寸等硅片的接触角。   【表面张力仪】表面张力仪通常采用的测试方法
