重新评估等离子体表面处理:通过系统表征方法应对伪活化现象

2025-3-29 19:13:49

1. 引言

等离子体表面处理广泛应用于提升各种材料的润湿性、附着力和表面特性,包括塑料、半导体、汽车零部件和医疗设备。传统上,使用接触角测量仪(contact angle goniometer)是评估等离子体活化效果的主要方法。这种方法假设水的表面张力保持不变,接触角的变化直接与固体表面自由能的变化相关联。

然而,最近的研究发现,等离子处理过的表面可能会释放可溶的副产物,这些副产物会改变水的表面张力。这可能导致接触角读数误导,从而产生伪活化效应,接触角的降低会被错误地解读为润湿性的改善。

本文探讨了传统等离子体处理评估的局限性,讨论了伪活化现象的基本机制,并提出了一种结合Wilhelmy板法水接触角测量的系统化表征方法,以实现更准确的表面评估。

2. 传统的等离子体表面活化理解

2.1 等离子体表面处理的机制

等离子体表面处理通过物理和化学过程改变材料的表面。关键机制包括:

  • 表面官能化:等离子体引入极性官能团(如–OH、–COOH、–C=O),增加表面自由能并增强亲水性。

  • 表面清洁:有机污染物和碳氢化合物被去除,暴露出更清洁、更具反应性的表面。

  • 微观结构修改:等离子刻蚀使表面在微米/纳米尺度上变粗糙,增加其与液体的接触面积,从而改善附着力。

2.2 依赖于水接触角测量

传统上,等离子体活化通过接触角测量接触角测量仪来评估,基于以下假设:

  • 接触角的降低意味着表面自由能的增加和润湿性的改善。

  • 接触角没有变化或增加则表明等离子体活化无效。

然而,这种方法假设水的表面张力保持不变,这并非总是正确的。如果等离子体处理改变了水的表面张力,那么观察到的接触角变化可能无法准确反映材料的真实表面特性。

3. 伪活化现象

3.1 什么是伪活化?

伪活化是指在等离子体处理后,水的接触角降低,并非因为固体表面自由能增加,而是因为处理过的表面释放的可溶副产物降低了水本身的表面张力。

3.2 伪活化的原因

伪活化现象的产生有多个因素:

  • 低分子量副产物的沉积:等离子体反应生成的氧化、降解或碎片化分子溶解在水中,改变了水的表面张力。

  • 表面污染物重新分布:等离子体处理可能并未完全去除污染物,而是将其重新分布,改变液体与固体的相互作用。

  • 固-液界面的化学反应:某些等离子处理过的表面可能催化测试液体本身的变化,导致水的表面张力产生变化。

3.3 伪活化的实验证据

案例研究:等离子处理过的聚乙烯(PE)

  • 通常,PE的水接触角为~90°。经过等离子体处理后,通常会降到50°-60°。

  • 然而,在某些情况下,接触角异常地降至10°-20°,远低于预期值。

  • Wilhelmy板法测量显示水的表面张力从70 mN/m降至23 mN/m,表明PE表面释放的可溶副产物改变了水的属性。

这表明,观察到的接触角降低并不是因为表面自由能的增加,而是由于水的属性发生了改变,从而使得传统的评估方法不可靠。

4. 各行业的影响

4.1 半导体和电子行业(晶圆、PCB、LCD)

O₂或Ar等离子体清洁用于去除有机残留物并改善半导体制造中的附着力。如果等离子体处理后残留氟化物或氧化物,它们可能溶解到水中并改变水的表面张力,从而导致误导性的接触角测量。

4.2 汽车行业(塑料部件和涂层)

等离子体用于增强涂层和油漆在塑料(如PP、ABS)上的附着力。一些研究表明,尽管接触角下降,但附着力并没有相应改善,表明出现了伪活化现象。

4.3 医疗和生物技术应用

等离子体改性被应用于生物材料(如PEEK、PTFE),以改善生物相容性和亲水性。如果等离子体处理过的表面释放的小分子碎片影响了生物液体的表面张力,可能导致错误的生物相容性评估。

5. 接触角测量的局限性

  • 无法区分真正的表面自由能变化和液体属性变化。

  • 假设水的表面张力保持不变,而这并非总是成立。

  • 在使用不同液体测试时提供相互矛盾的结果。

6. 系统化表征方法:Wilhelmy板法+接触角测量

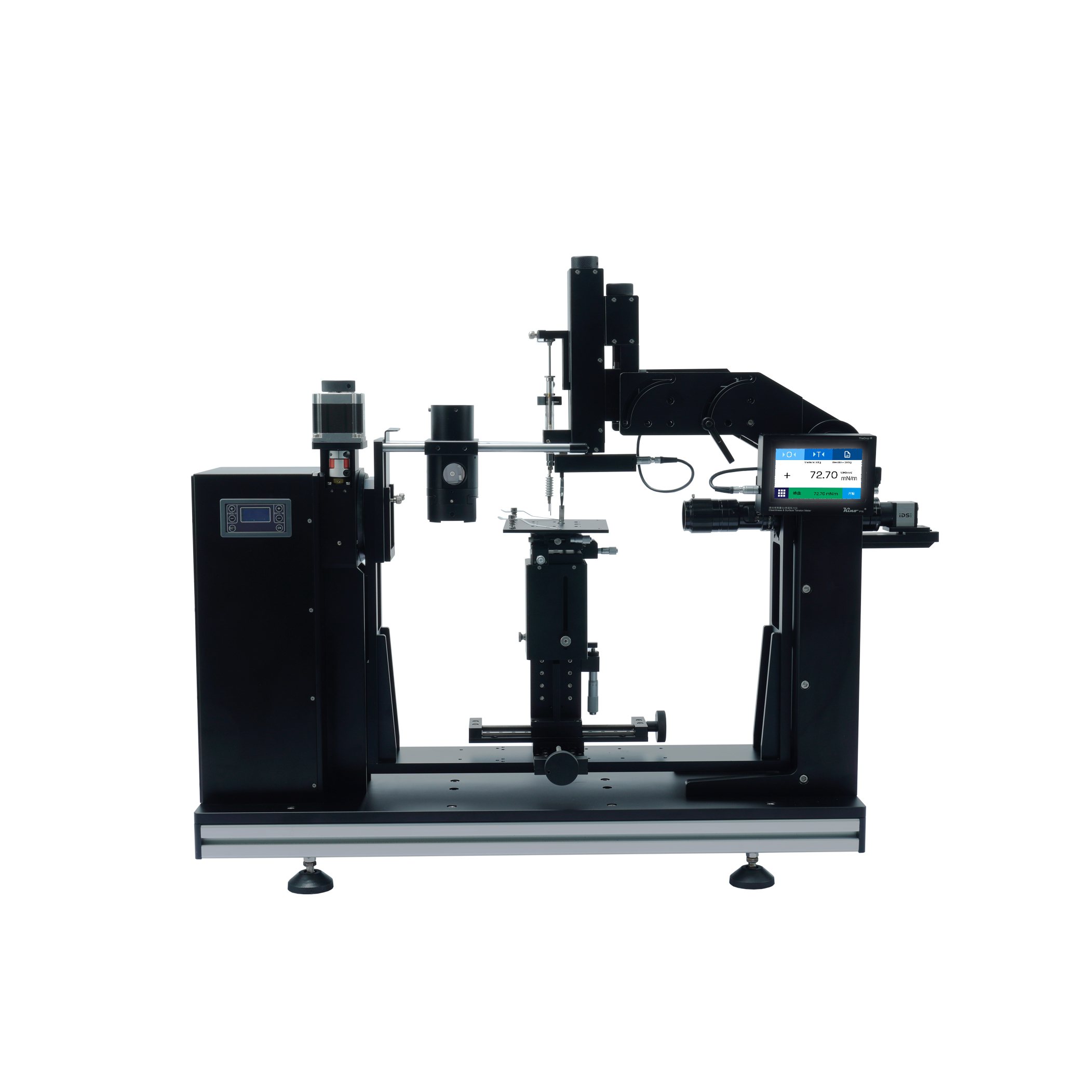

KINO科学仪器公司提供的TrueDrop®/RealDrop®接触角测量仪,结合了光学接触角测量和机械Wilhelmy板法,在同一仪器中实现了更准确的等离子体处理效果表征。

步骤1:Wilhelmy板法测量水的表面张力 在评估等离子体处理的接触角之前,首先使用Wilhelmy板法确认处理表面是否改变了水的表面张力。

  • 如果水的表面张力保持不变,接触角测量可以可靠地指示固体表面特性变化。

  • 如果水的表面张力发生变化,则需要进一步调查污染物或副产物的来源。

步骤2:对等离子体处理表面进行接触角测量 只有在确认水的表面张力未变化后,接触角数据才应用于表面自由能评估。

步骤3:附加表面表征技术(如有必要) 为了更好地理解表面修改,可以采用其他分析技术:

  • X射线光电子能谱(XPS) – 确定等离子体处理引入的化学官能团。

  • 傅里叶变换红外光谱(FTIR) – 检测表面分子变化。

  • 原子力显微镜(AFM) – 检查纳米尺度上的表面粗糙度。

7. 结论

等离子体处理评估传统上依赖于水接触角测量,假设水的表面张力保持不变。然而,这一假设在等离子处理表面释放可溶副产物改变水的表面张力时是错误的,从而导致伪活化效应

为了解决这个问题,建议采用系统化的表征方法:

  • Wilhelmy板法测量水的表面张力。

  • 仅在水的表面张力未改变时,进行接触角测量以评估表面自由能。

  • 进行补充的表面分析以全面表征材料。

通过采用这一方法,研究人员和工程师可以避免误解,确保在各行各业中准确评估等离子体处理表面。
