【接触角测量仪】接触角测量仪的系统构成

2018-9-18 15:10:56
首先,我们有必要描述一下影像分析法接触角测量仪的系统构成:
1、光学系统:标准选构件为CCD相机、显微镜头部分、视频捕捉卡。
(1)基于是否需要测试随时间变化而变化的接触角值,您考虑一下是否需要高速相机
通常,接触角测量仪的标准配备为25帧/秒的测试速度。根据是否动态接触角的应用要求,可以提高每秒捕获图片的数量,如100帧/秒。现在进口仪器中,有的厂家提出了50帧/秒,实际上这是硬件双缓存技术,从技术实际意义来看,与连续拍摄我们认为是不同的概念.如要选购高速的相机,我们认为还是真实的速度为准比较好.

通常而言,接触角测值的最佳时间我们认为是滴出液滴后20秒,基本而言,此时接触角基本趋向稳定(接触角滞后原因或吸水原因)。但如果您的样品是吸水性很强的(如纸尿布),那么我们强烈建议您采购高速相机。

【接触角测量仪】接触角测量仪的系统构成

通常这些需要您与供应商一起讨论的。他们会因您的不同需求而为您推荐一款适合您的相机的。
(2)镜头:镜头部分通常均会符合要求的。但是,也不排除国内一些仪器厂商不了解光学而随意写出放大率,这是相当不负责的。您可以要求供应商提供每像素代表多少mm的放大倍率。这对于专业厂商而言,是很容易给出的。

(3)光源:这个非常关键。事实上,光源对于成像效果是非常有讲究的。而我们非常坚持的认为,现在只有KSV公司与上海梭伦科技的光源是相对比较符合要求的。

【接触角测量仪】接触角测量仪的系统构成

(4)视频捕捉设备:现在的接触角仪通常的配备均为视频捕捉卡,这个对电脑系统提出了一个相当高的要求。明显,必须插到电脑里才行的,所以,要求使用者会安装硬件。而我们认为,最好是采用USB或1394口的视频设备,毕竟,仅仅是增加成本的事情哦,但对于用户而言,岂止是方便所能概括的。

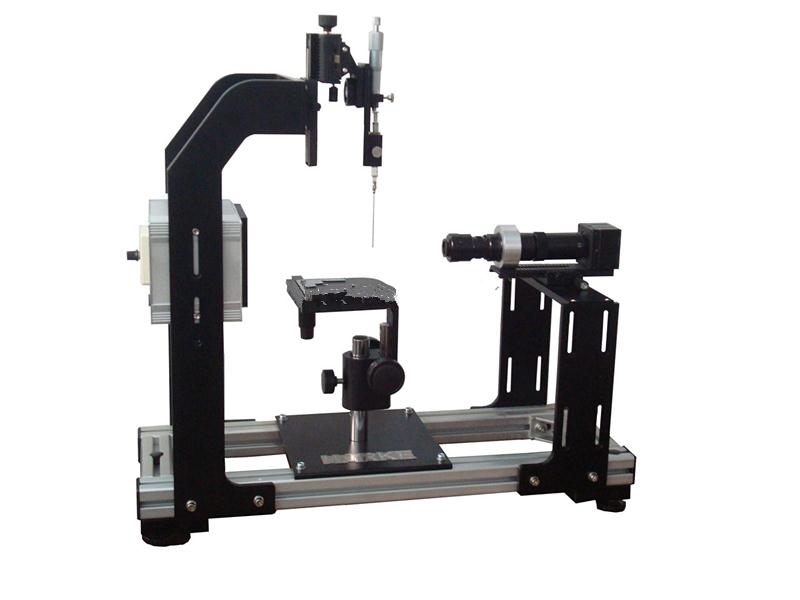

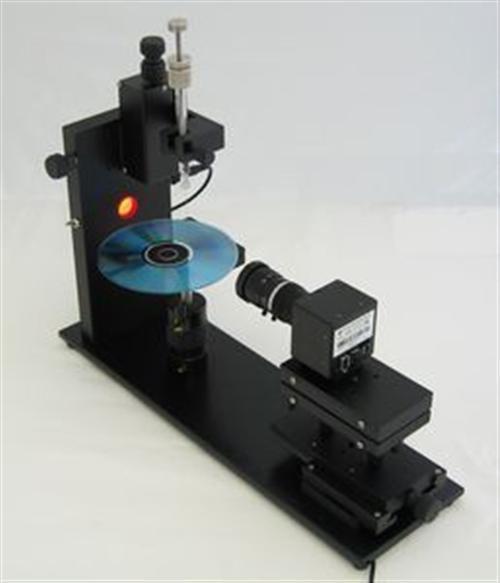

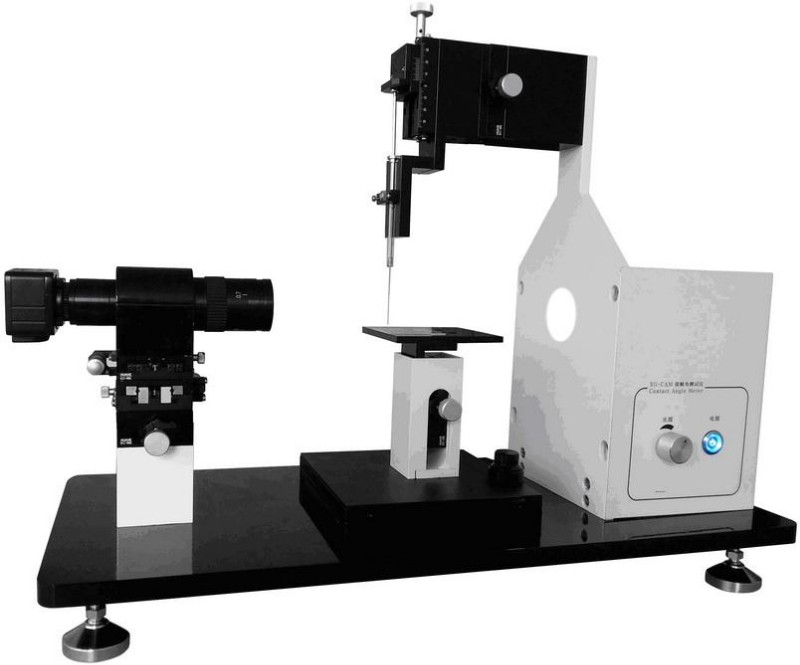

接触角测量仪是用于测试分析并表征固体材料表面的物理化学性质的基础仪器,水滴角测量仪是指应用蒸馏水作为探针液体测试固体材料物理化学性质的一种测试接触角的仪器,因而,也可称为水接触角值。

【接触角测量仪】接触角测量仪的系统构成

接触角测量仪自1946年Zisman发明了contact angle goniometer以来一直到1983年,接触角测量仪均停留在数码量角器阶段。这个阶段的特征为测试算法为WH法(θ/2法)、圆拟合法、椭圆拟合法和切线法的阶段。虽然由于电脑的出现,实现了将图片捕捉到计算后,要用图像测量软件并用圆拟合或椭圆拟合、切线等测量角度。这没有改变其量角器的本质。而Zisman教授goniometer就最好的解释了量角器是接触角测量的最简单的工具。
现代真正意义上的接触角测量仪是基于A.W.Neumann教授的ADSA-P算法的提出。该算法为界面化学分析测量接触角、表面张力和界面张力的最基本方法。而如Spinger、Hansen教授等团队的的算法基于Select Plane算法的Young-Laplace方程是最简单的ADSA-P算法的变体,提出时间均晚于A.W.Neumann教授。Young-Laplace方程算法的缺陷在于只能计算分析轴对称的液滴的接触角值或表面张力值,对于非轴对称(左、右不对称)的接触角值测量会失去其最基本的精度。因而,长期以来,商业化的接触角测量仪或水滴角测量仪厂家均推荐采用圆或椭圆法作为主要测试接触角的方法。但他们同样忽略了这两个算法同样有轴对称的要求。因而,在没有非轴对称液滴轮廓分析的接触角测量算法提出之前,接触角测量仪或水滴角测量仪本身的发展是有缺陷的。目前国外的接触角测量仪厂家同样处于数码量角器向接触角测量仪的过渡发展期。   【水滴角测试仪】水滴角测试仪的基本原理是什么?
