【水滴角测试仪】水滴角测试仪的基本原理是什么?如何选购?

2018-10-26 11:09:12
1、水滴角测试仪的基本原理是什么?

目前市场上有很多自称是“水滴角测量仪”的分析仪器,通常这些仪器是将卧式显微镜或平整度分析仪增加一个进液装置后,再采用简单的量角度软件(如圆拟合分析工具、椭圆拟合分析工具)进行测量。通过如上描述,用户就会明显看出,这样的仪器只能是基于显微镜的一个量测二维条件下的水滴轮廓的角度的工具而已。

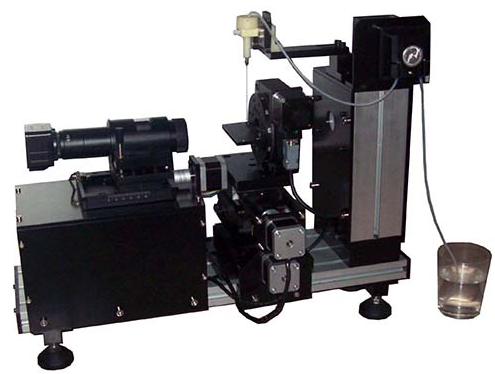

【水滴角测试仪】水滴角测试仪的基本原理是什么?如何选购?

2、如何选购水滴角测量仪?
综合如上,我们建议,水滴角测量仪应基于如下基本要求,千万不能被销售人员用“数码量角器”所误导,浪费金钱。
(1)要求必须采用阿莎算法或类似的基于Young-Laplace方程的非轴对称分析算法,验证办法是让供应商采用Young-Laplace方程算法测试前进、后退角并分析相应的本征接触角值;

(2)必须采用微米级微分头控制的二维水平调整机构作为仪器的样品台和镜头的水平调整部件,且要求必须是各自独立调整水平。以部分厂家采用仪器四脚水平调整的方式,认为这样就是样品台的调整,或者认为通过XYZ调整样品台即可完成水平调整,这些销售人员的说法是完全错误的。如果仪器通过四脚调整出了水平,但放上去的样品出现了不水平,就会导致或挡光看不到接触基线或倾斜后左右角度值出现变化,这些均会明显影响角度值,通常为6-9%左右。

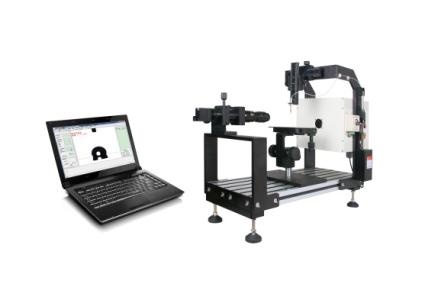

【水滴角测试仪】水滴角测试仪的基本原理是什么?如何选购?

(3)应采用3D水滴角工具而非二维的玻璃板校准仪器。
而其他的如样品台的XYZ调整功能,进液器的上下移动功能等等事实上也平整度分析仪或卧式显微镜差不多,只是对于水滴角测试仪而言,加工精度略有要求。比如:
(1)样品台的升降不能采用齿红齿条的结构,不然使用一段时间或放重物后会出现不受控制的向下滑动。而且,上下位置的控制精度非常低。

建议水滴角测量仪应采用微分头控制的高精度升降机构。

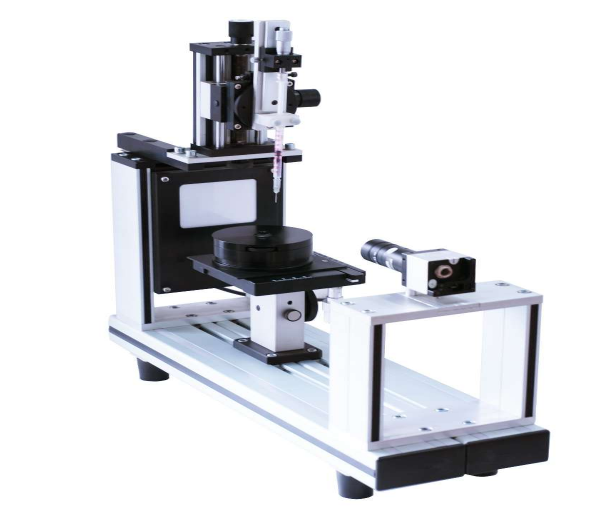

【水滴角测试仪】水滴角测试仪的基本原理是什么?如何选购?

(2)样品台XY控制的移动精度要求对于小位置测点非常高,建议采用螺距为0.5或1mm的高精度光学平移台;
(3)移液控制,即进液器的上下移动的控制螺距就为0.5mm,否则很容易针头弄坏样品表面。    【水滴角测量仪】水滴角测量仪设计的误区有哪些?
